Système de détection de défauts de joints métalliques automobiles

Un joint est un disque à surface mince avec un trou au centre. Il est généralement utilisé avec des écrous et des boulons pour aider à répartir la pression des boulons et empêcher l'écrou de se desserrer. Différentes pièces automobiles sont équipées de joints métalliques de formes et de styles variés. Le système de détection de défauts de joints métalliques automobiles convient à divers joints métalliques ou en caoutchouc/plastique. L'équipe LANCE INDUSTRIAL utilise une caméra CCD pour capturer des images, qui sont ensuite introduites dans un ordinateur ou un module de traitement d'image dédié. Grâce à un traitement numérique, basé sur la distribution des pixels et des informations telles que la luminosité et la couleur, ils déterminent la taille, la forme et la couleur, donnant ainsi naissance au concept de technologie d'inspection visuelle automatisée pour l'industrie automobile. La technologie d’inspection visuelle automatisée pour l’industrie automobile est une technologie de test émergente fondée sur la recherche en vision par ordinateur.

Fonctions et exigences de mise en œuvre

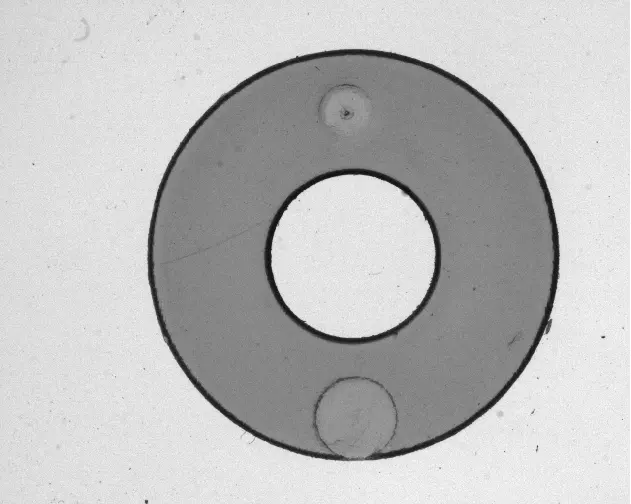

1.échantillon d'inspection

2.Tester le contenu :

Joint : 15 mm (longueur) x 15 mm (largeur) x 1 mm (hauteur)

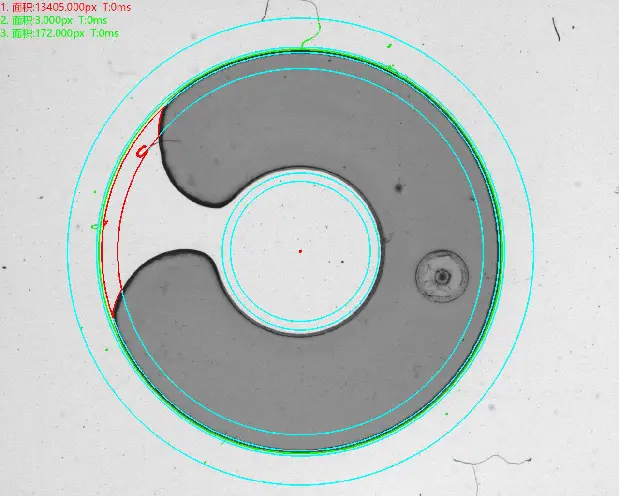

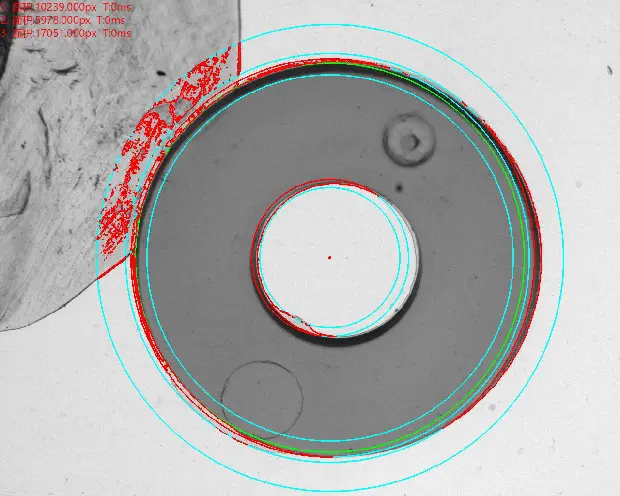

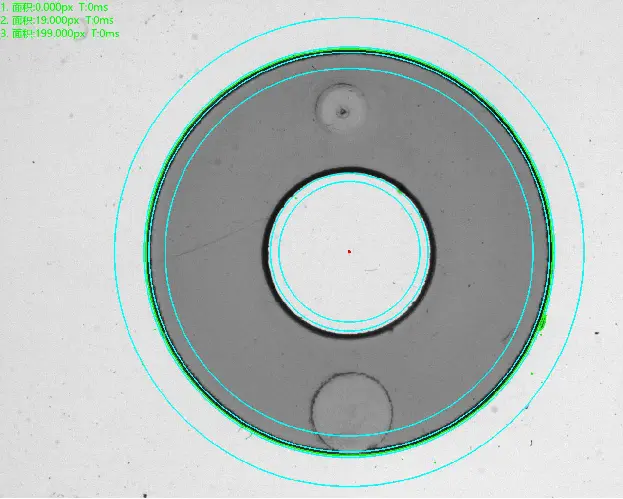

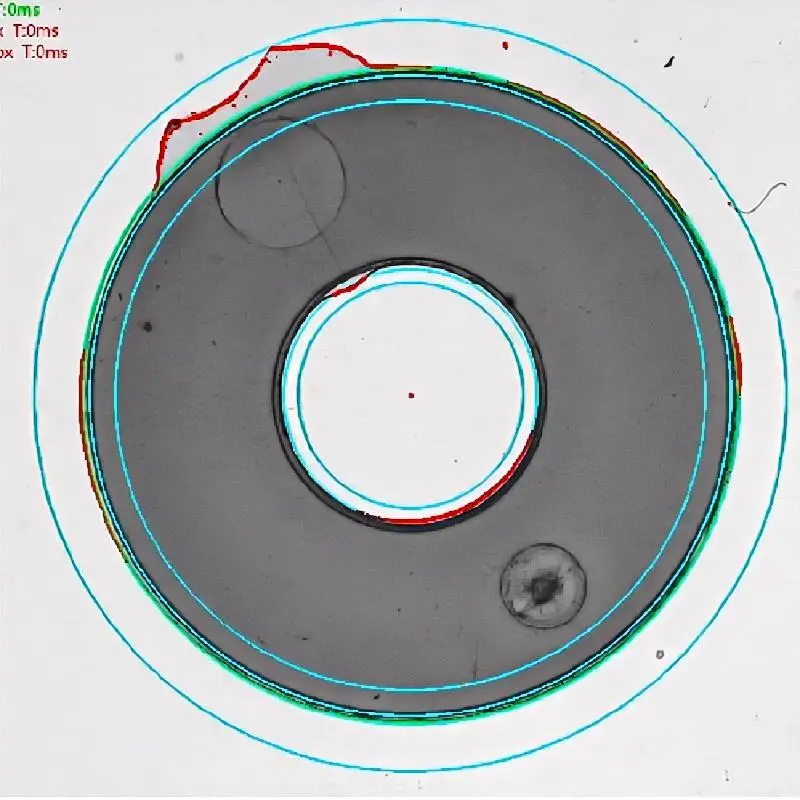

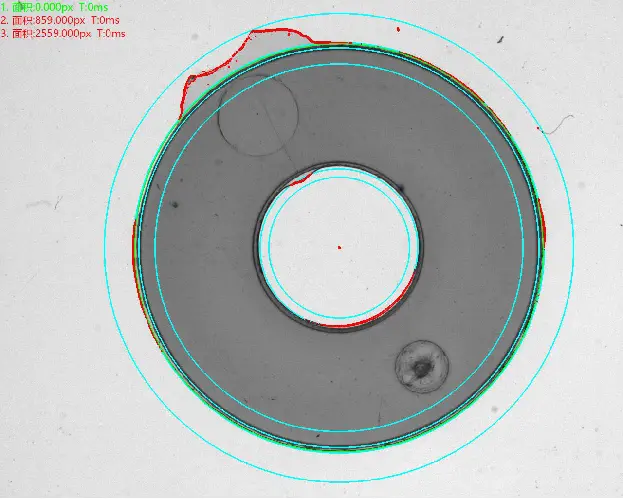

3. Résultats des images de test :

D'ACCORD

NG

NG

NG

3. Principe de fonctionnement :

Le système de détection de défauts de joints métalliques automobiles de LANCE INDUSTRIAL convertit le produit capturé en un signal d'image, qui est ensuite transmis à un système de traitement d'image dédié. Sur la base de la distribution des pixels, de la luminosité, de la couleur et d'autres informations, ce signal est converti en signal numérique. Le système d'image effectue ensuite divers calculs sur ces signaux pour extraire les caractéristiques de la cible. Sur la base des résultats du jugement, il contrôle l'équipement sur site. Notre équipement est un mécanisme précieux adapté à la production, à l’assemblage ou au conditionnement. Il a une valeur inestimable pour détecter les défauts et prévenir les produits défectueux.

Questions et réponses

Question : Quels produits le système de détection de défauts de joints métalliques automobiles détecte-t-il principalement et à quels types de joints convient-il ?

Réponse : Cet appareil est spécialement conçu pour la détection des composants de joints automobiles. Il est principalement utilisé pour détecter divers types de joints métalliques automobiles et il est également compatible avec divers joints automobiles en caoutchouc et en plastique. Il peut répondre aux exigences de détection de diverses formes et styles de joints nécessaires à différents composants automobiles et est largement utilisé dans les entreprises de fabrication de composants automobiles nationales et étrangères.

Question : Quels types de défauts l'équipement peut-il détecter dans les joints métalliques automobiles ?

Réponse : L'équipement peut détecter avec précision les défauts courants tels que les fissures, les bavures et les taches sur les joints métalliques automobiles, le tout en utilisant une méthode de détection par lumière directe sur le dessus. En prenant comme exemple un joint de 15 mm × 15 mm × 1 mm, il peut clairement capturer divers défauts d'apparence, garantissant que les produits défectueux peuvent être identifiés avec précision et contribuant à améliorer la qualité des joints automobiles.

Question : Comment fonctionne le système de détection des défauts des joints métalliques automobiles ?

Réponse : L'équipement capture l'image du joint à l'aide d'une caméra CCD et la transmet à un module de traitement d'image dédié. Après le traitement numérique, il détermine la taille, la forme et la couleur du joint en fonction de la répartition des pixels, de la luminosité, de la couleur et d'autres informations, extrait les caractéristiques du produit et contrôle l'équipement sur site pour terminer la détection et le tri. Le processus de détection est standardisé et les résultats sont fiables, répondant aux normes strictes d'inspection de qualité de l'industrie automobile.‌
