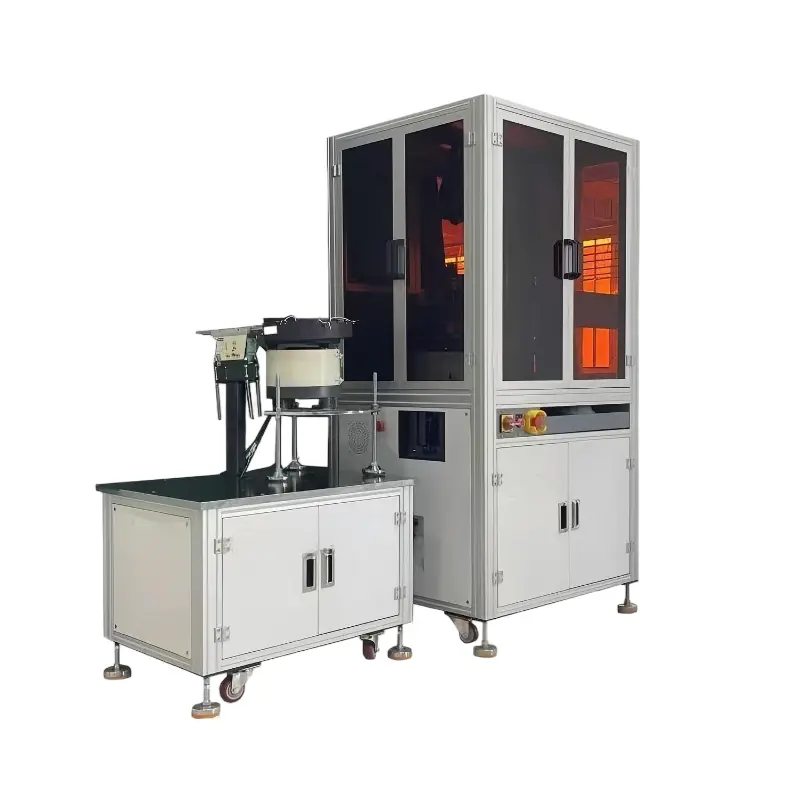

Machine d'inspection visuelle automatique CCD personnalisée

La machine d'inspection visuelle automatique CCD personnalisée de LANCE INDUSTRIAL est spécialement conçue pour répondre aux exigences d'inspection complète automatisée de divers composants de précision. Il s'agit de l'un des produits essentiels permettant aux fabricants et fournisseurs chinois de s'engager profondément dans le domaine de l'inspection visuelle. Avec une conception de structure modulaire, il facilite non seulement la maintenance quotidienne, mais a également fait l'objet d'une vérification opérationnelle à long terme pour sa stabilité. Il peut être entièrement personnalisé et adapté en fonction des spécifications de forme, des caractéristiques des matériaux et des exigences d'inspection spécifiques des différentes pièces.

Par rapport à l'inspection manuelle traditionnelle, cet équipement peut capturer avec précision divers défauts d'apparence et écarts de taille, et compléter automatiquement le tri des produits qualifiés et défectueux. Cela contribue à améliorer la cohérence de la qualité des produits depuis la source, en réduisant efficacement les reprises, les pertes de rebuts et les réclamations après-vente pendant le processus de production, et en permettant aux entreprises d'obtenir un contrôle qualité automatisé stable, efficace et durable, répondant aux besoins fondamentaux de la production de précision dans plusieurs secteurs.

La machine d'inspection visuelle automatique CCD personnalisée a une précision de détection maximale allant jusqu'à 1 μm (0,001 mm). Pour les pièces critiques, il peut être ajusté à 0,003 mm selon les exigences de détection réelles, répondant ainsi pleinement aux normes de détection de haute précision. En termes d'efficacité de détection, l'équipement peut effectuer l'inspection de 200 à 400 pièces par minute. Il peut ajuster la vitesse de manière flexible en fonction de la taille et de la complexité des produits, équilibrant ainsi la précision de détection et l'efficacité de la production. Le taux de précision de reconnaissance des défauts de l'équipement atteint 99,99 %, capable d'identifier de manière stable divers défauts courants, réduisant considérablement la probabilité d'erreur de jugement et d'omission et fournissant une solide garantie de qualité de production.

L'équipement a un large éventail d'applications, peut être adapté aux pièces en caoutchouc, en acier inoxydable, en alliage d'aluminium, en plastique, en verre et en divers matériaux composites, et peut détecter avec précision divers types de défauts tels que l'écart de taille, le mélange, la déformation, les bavures, les points noirs, les rayures, la saleté, les corps étrangers, etc. L'alimentation électrique adopte une norme 220 V AC 50/60 Hz, compatible avec divers environnements de production au pays et à l'étranger, avec une taille standard de 800 mm × 600 mm × 1 200 mm, et peut être ajustée de manière flexible en fonction des restrictions du site. L'équipement pèse environ 150 kg, avec de légères fluctuations en fonction de la configuration spécifique.

Spécification du produit

Basée sur les exigences de détection communes de diverses pièces, la machine d'inspection visuelle automatique CCD personnalisée peut réaliser un certain nombre de fonctions de détection matures et stables. Toutes ces fonctions peuvent être librement combinées et configurées en fonction des besoins réels des clients pour répondre aux exigences complètes d'inspection et de tri des entreprises. Pour la détection de l'épaisseur et de la taille des pièces, l'équipement adopte une technologie d'imagerie par rétroéclairage, dont la mesure est précise et stable ; pour les situations anormales où le fond n'est pas poli, une imagerie claire est obtenue grâce à la source de lumière avant au fond pour garantir qu'aucun défaut manqué ; la couleur anormale de la surface peut être identifiée avec précision dans des conditions d'éclairage normales, capturant avec précision les différences de couleur subtiles ; pour la détection des colonnes de support manquantes ou déformées, un positionnement précis est obtenu grâce à la source de lumière inférieure et les micro-déformations peuvent être capturées pour éviter que des produits défectueux ne s'écoulent dans le processus suivant ; pour les défauts tels que les rayures sur la surface supérieure, les points noirs et la saleté sur la surface, ainsi que les substances étrangères résiduelles au fond, tout peut être identifié avec précision grâce à la configuration de la source lumineuse et à la technologie d'imagerie correspondantes, éliminant efficacement divers risques de qualité. Toutes les fonctions de détection ont été vérifiées sur des lignes de production réelles et sont compatibles avec les normes de détection de différentes industries.

Fonctions et exigences de mise en œuvre

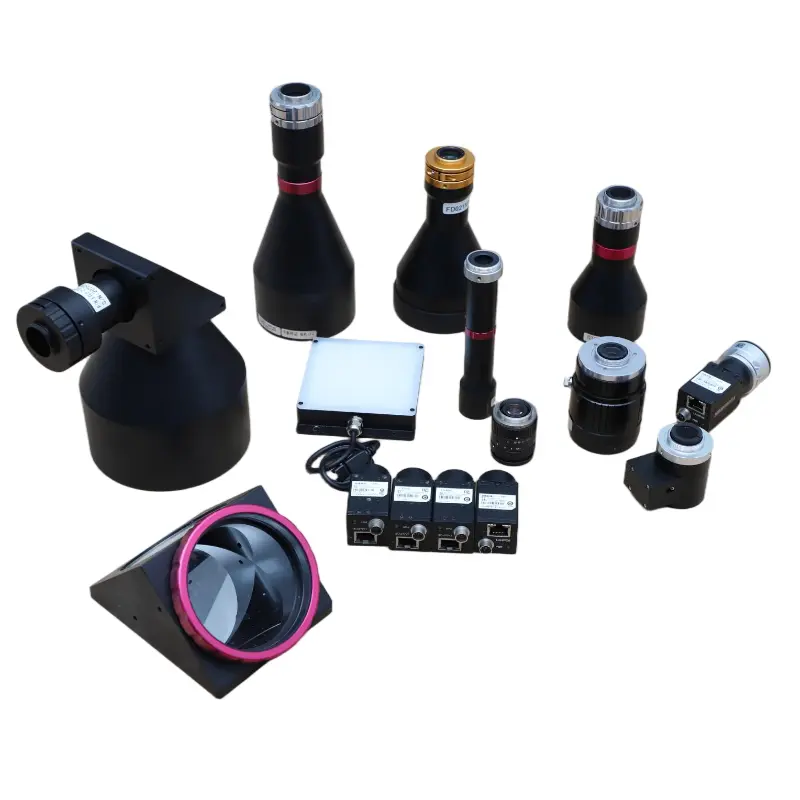

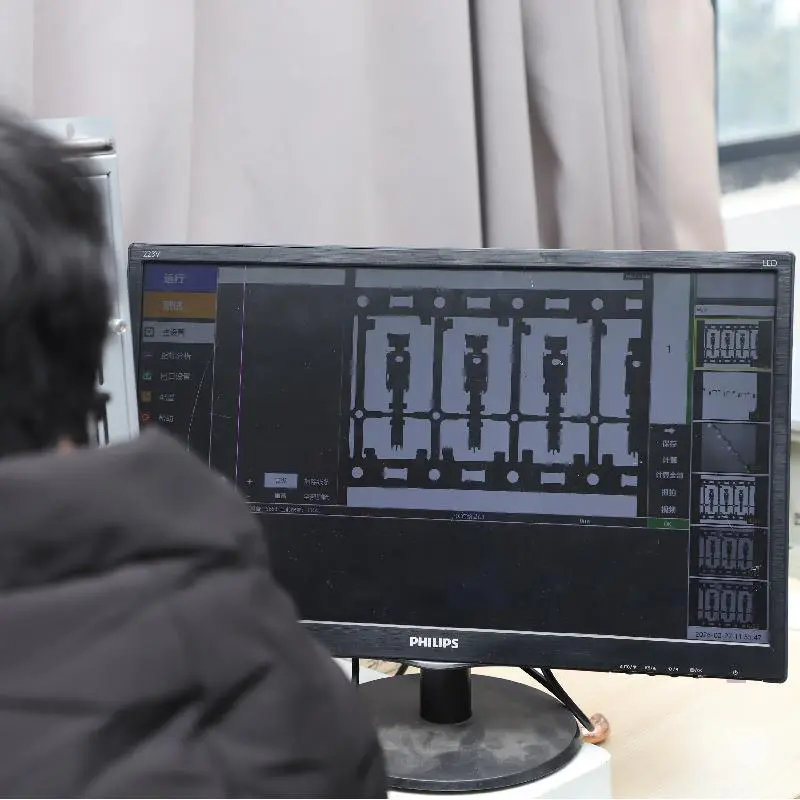

En tant qu'usine professionnelle d'équipement d'inspection visuelle en Chine, LANCE INDUSTRIAL contrôle strictement la qualité de la composition de l'équipement et de la configuration de base. Elle sélectionne des composants de haute qualité pour assurer le fonctionnement stable à long terme de l'équipement, démontrant ainsi la force professionnelle du fabricant. L'équipement est équipé du logiciel d'inspection visuelle développé indépendamment par LANCE INDUSTRIAL, qui peut parfaitement s'adapter aux exigences d'inspection personnalisées. Combiné avec un ordinateur industriel personnalisé, il peut garantir un fonctionnement stable à long terme sans pannes fréquentes. Le moniteur LCD industriel Philips de 22 pouces offre un affichage clair, permettant aux opérateurs d'observer la situation d'inspection. La caméra industrielle offre une imagerie claire et une qualité d'image stable. Associé à l'objectif industriel télécentrique haute définition, il garantit une imagerie de haute précision et fournit un support solide pour l'identification des défauts. La source de lumière optique annulaire personnalisée fournit un éclairage uniforme, ce qui facilite l'identification de divers défauts. Le système de contrôle développé par nous-mêmes est simple à utiliser et réagit rapidement. Combiné avec des servomoteurs Panasonic et des réducteurs personnalisés dédiés, il garantit un fonctionnement fluide, une précision fiable et une transmission durable. La conception globale de la structure est raisonnable, avec un faible taux de défaillance et une maintenance pratique, répondant aux besoins de production continue à long terme des entreprises et démontrant pleinement la force de production et le niveau de contrôle qualité des usines chinoises.

Composition de l'équipement et principaux mécanismes

Application du produit

‌Applications :‌

‌Électronique‌ : Inspectez les composants du téléphone mobile (connecteurs, boutons) pour déceler les rayures et les désalignements.

‌Automobile‌ : Vérifiez les filetages de vis et les joints en caoutchouc pour déceler des fuites ou des déformations sous pression.

‌Dispositifs médicaux‌ : garantir l’intégrité de l’emballage stérile et la précision dimensionnelle des outils chirurgicaux.

‌Biens de consommation‌ : Détectez les défauts de surface des boîtiers en plastique ou des attaches métalliques pour les appareils électroménagers.

‌Pièces industrielles‌ : trier les lots mixtes de roulements ou d'engrenages par taille et composition du matériau.

La machine d'inspection visuelle automatique CCD personnalisée présente une grande polyvalence et un large degré de personnalisation. Il peut être largement appliqué dans plusieurs domaines de fabrication de haute précision. En tant que produit phare des fournisseurs chinois, il fournit des solutions d'inspection de qualité hautement adaptables aux clients mondiaux. Dans l'industrie électronique, il peut être utilisé pour détecter les rayures, les désalignements, etc. de petits composants tels que les connecteurs et les boutons de téléphones portables, garantissant ainsi la précision d'assemblage des composants électroniques ; dans l'industrie automobile, il peut détecter les performances d'étanchéité et la déformation de composants tels que les vis et les joints en caoutchouc, répondant aux normes de qualité strictes de l'industrie automobile ; dans l'industrie des dispositifs médicaux, il peut réaliser une détection précise de la précision de la taille et de l'intégrité de l'emballage stérile des instruments chirurgicaux, répondant ainsi aux exigences de conformité de l'industrie médicale ; dans l'industrie des biens de consommation, il peut détecter les défauts d'apparence de produits tels que les coques d'appareils électroménagers et les attaches métalliques, améliorant ainsi la qualité des biens de consommation ; dans l'industrie des composants industriels, il peut mesurer les dimensions et trier les matériaux mélangés de composants tels que les roulements, les engrenages et les joints, garantissant ainsi la stabilité de la qualité des composants industriels.
