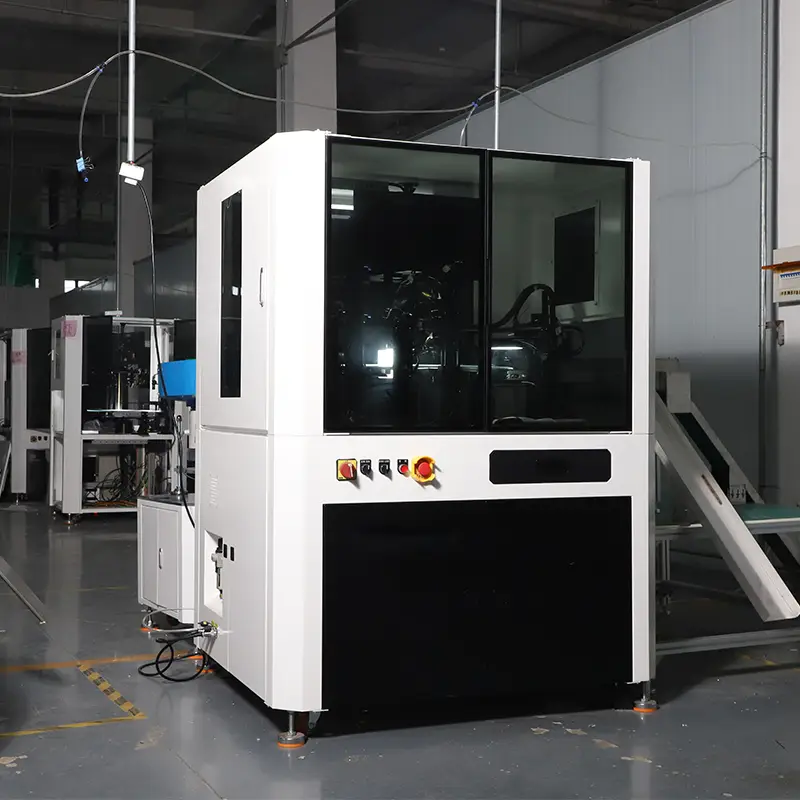

Équipement d'inspection de vision automatique de tube de cuivre

LANCE INDUSTRIAL prend en charge la production personnalisée non standard d'équipements automatisés d'inspection de taille et d'apparence pour répondre aux besoins d'inspection (criblage) de différents produits.

L'équipement d'inspection par vision automatique des tubes en cuivre comprend principalement l'inspection de la taille, de la couleur, des défauts, des taches, etc., améliorant ainsi l'efficacité de la production et de l'inspection.

Paramètre du produit

Cas de test

1. Exemple d'image :

2.contenu de l'inspection :‌

Exemples d'images de tests :

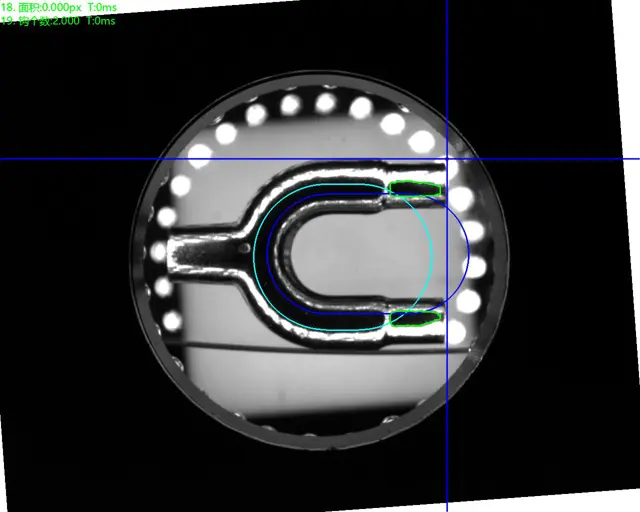

Image originale de la détection de lumière positive inférieure

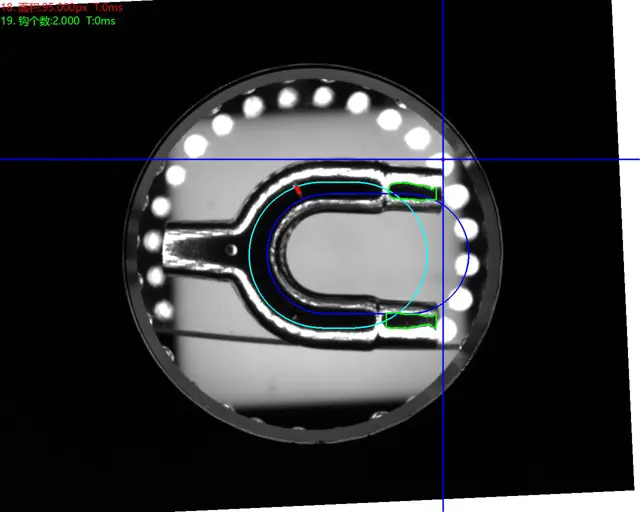

NG -rayures

D'ACCORD

D'ACCORD

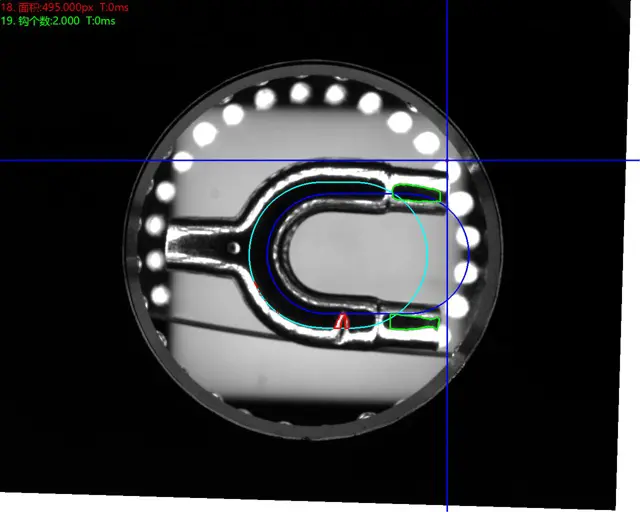

NG - dommage

Exigences d'installation :

Un espace suffisant doit être assuré pour l’installation de l’équipement d’inspection par vision automatique des tubes en cuivre.

Température ambiante : 0-50 degrés Celsius ;

Humidité de l'air : inférieure à 90 % HR ;

Interférence électronique : fournir à l'équipement un emplacement où les interférences électroniques sont minimes.

Alimentation : AC 220V, 50Hz, consommation électrique <1KVA.

Détails de production

L'équipement d'inspection par vision automatique des tubes en cuivre est basé sur une méthode de mesure relative, calculant les dimensions réelles grâce à la traçabilité, l'étalonnage du grossissement, le levage automatique des bords et la mesure de l'image à l'écran. Dans les mesures de précision, un grossissement de 35x ou plus est nécessaire pour obtenir une précision au niveau du micron. À ce grossissement, la largeur de la ligne de visée est inférieure à 5 mm. Pour les objets de plus de 5 mm, cela doit être combiné avec des lectures d'analyse de déplacement et des mesures de fenêtre. Dans les processus de production industrielle de plus en plus intelligents et automatisés exigeant une précision et une exactitude accrues, les systèmes de vision industrielle constituent une méthode d’inspection très efficace pour les produits industriels.

Assiette en verre Turntalbe

Étape d'analyse des données

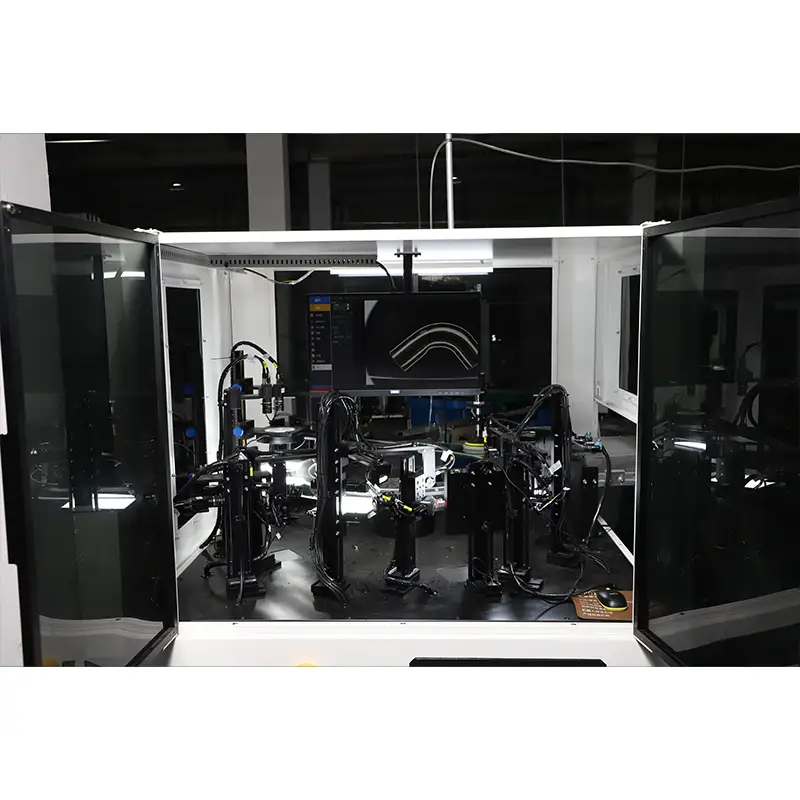

Plan de travail

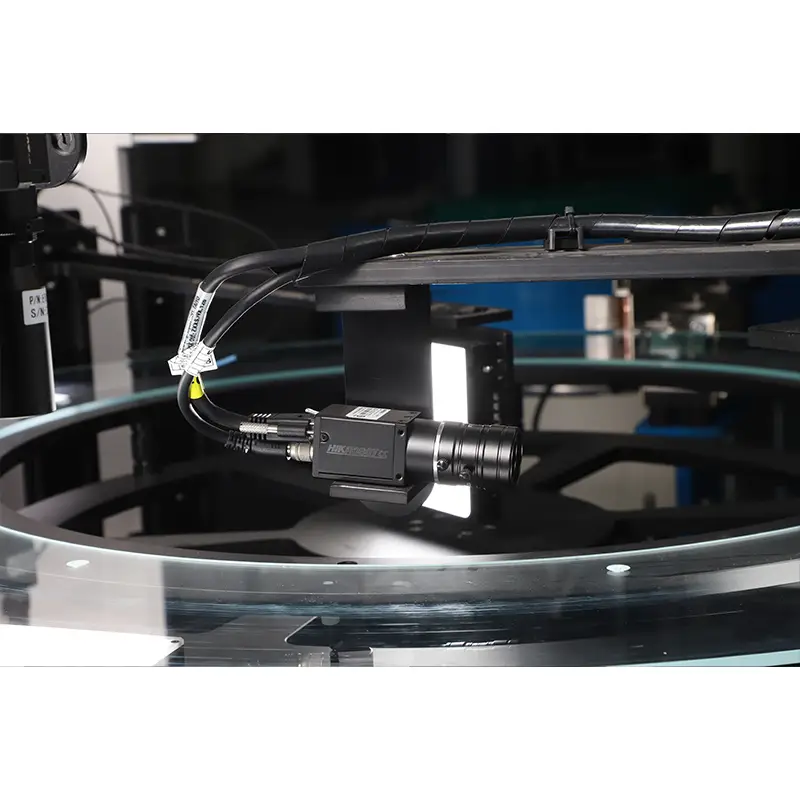

Étape de capture d'image

Étape d'alimentation

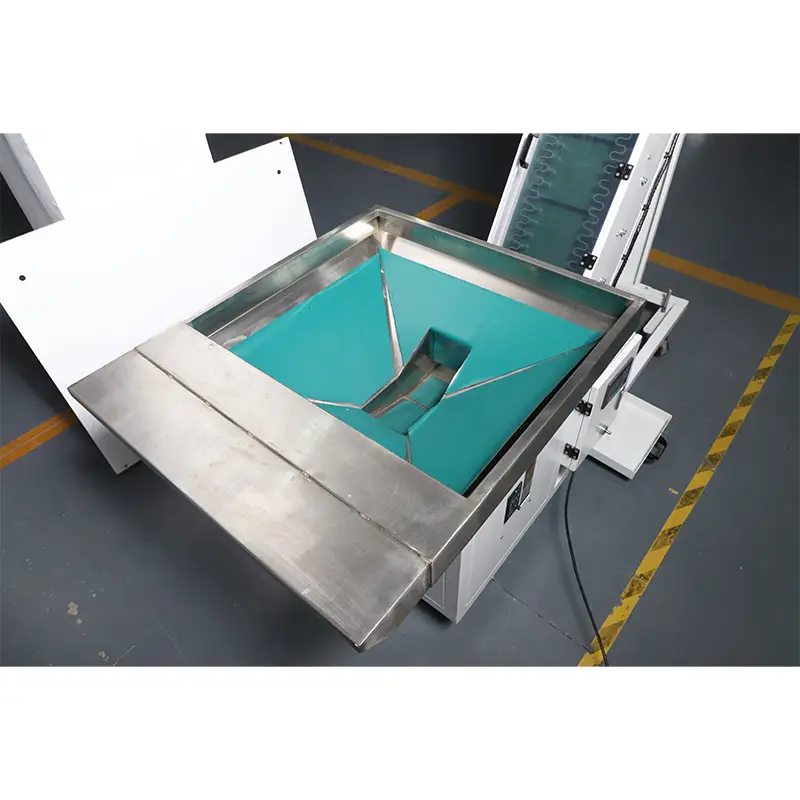

Plaque vibrante
