Testeur de flash en un clic pour joint annulaire

LANCE INDUSTRIAL est un fournisseur professionnel fournissant des solutions d'inspection par vision et des machines d'inspection. Notre testeur Flash One Click à joint annulaire offre une précision de répétabilité élevée, résolvant le problème de la mauvaise cohérence des données dans les mesures répétées du même produit. L'instrument a une structure simple, ne nécessitant aucune échelle de déplacement ni règle de réseau, ni besoin de déplacer la table de travail pendant la mesure, ce qui permet d'obtenir une excellente stabilité de l'instrument. Étant donné que l'échelle de précision est basée sur les pixels de la caméra CCD, qui ne changent pas avec le temps ou ne sont pas affectés par la température et l'humidité, la précision de l'instrument est stable et l'étalonnage automatique de la précision des mesures peut être réalisé via un logiciel.

Caractéristiques du produit

--Testeur de flash en un clic pour joint annulaire Peut mesurer simultanément différentes caractéristiques d'une pièce à usiner, avec jusqu'à 99 dimensions mesurées en une seule session de programmation.

--Peut mesurer plus de 100 pièces à la fois : mesure simultanée en un clic, avec plusieurs dimensions mesurées pour chaque pièce.

-- Les résultats de mesure sont affichés clairement : NG est affiché en rouge, OK en vert.

--Réglage automatique de la mise au point : « Mise au point automatique » ajuste automatiquement la hauteur de l'axe Z pour garantir la mise au point de l'objet mesuré.

-- Traitement précis : 1. Traitement des sous-pixels : divise un pixel en dessous de 0,01, appliqué à la détection et à la mesure des contours en mode grand champ de vision. 2. Traitement d'ajustement : extrait plus de 100 points de bord de mesure, effectue l'ajustement et identifie les lignes, les cercles, les arcs, etc. Précision de mesure ± 2 µm.

-- Données fiables : les résultats de mesure sont cohérents quel que soit l'utilisateur. Contrairement aux outils de mesure 2D qui nécessitent des opérateurs expérimentés.

--Opération simple : placez la pièce et mesurez en un seul clic.

Caractéristique du produit et application

Application

Joint annulaire One Click Flash Tester peut inspecter de nombreux produits, comme suit :

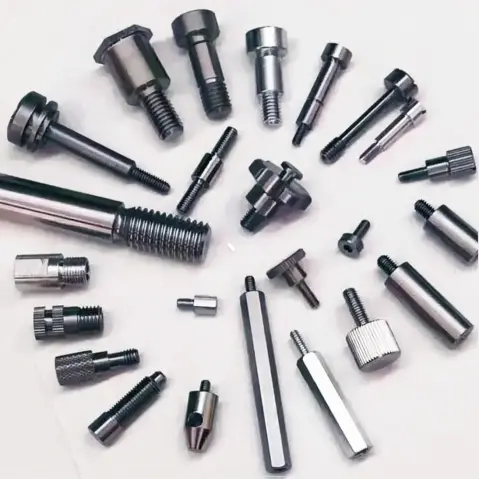

Pièces métalliques de précision

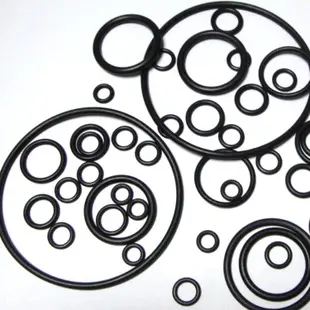

Produits en caoutchouc

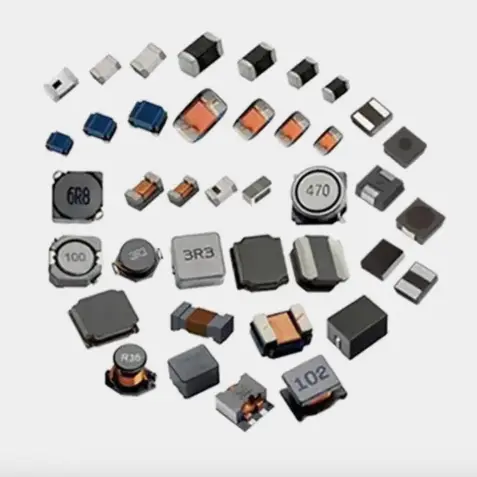

Composants électroniques

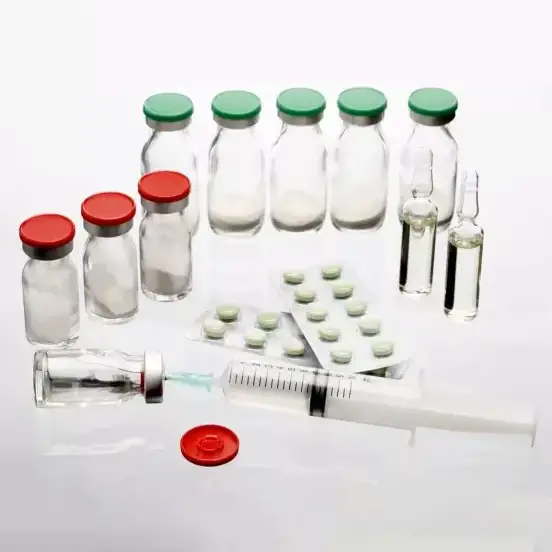

médicaments

Matériaux magnétiques en céramique

autres

Questions et réponses

Question : Quels produits cet appareil détecte-t-il principalement ? Quelle est sa fonction de détection principale ?

Réponse : Le testeur Flash One Click de joint annulaire est principalement utilisé pour la mesure de taille de haute précision et la détection de défauts de divers composants. Il a une large gamme d'applications et peut détecter divers produits tels que des pièces métalliques de précision, des produits en caoutchouc, des composants électroniques, des produits pharmaceutiques, des matériaux magnétiques en céramique, etc. Il est particulièrement adapté à la détection de bagues d'étanchéité et d'autres composants. La fonction principale est de permettre la mesure simultanée de plusieurs tailles et de plusieurs pièces, de capturer avec précision les problèmes tels que les écarts de taille du produit et les défauts d'apparence, et les résultats de mesure sont clairs et intuitifs. Il peut rapidement distinguer les bons des mauvais produits, aidant ainsi les entreprises à améliorer l'efficacité du contrôle qualité.

Question : Quelles sont la précision de la mesure et la précision de la répétabilité ? Comment garantir la stabilité de la précision ?

Réponse : La précision de mesure de l’équipement est divisée en deux modes. Le mode large champ de vision est de ±(3 + L/200) μm et le mode haute précision est de ±(2 + L/200) μm. La précision de répétabilité du mode champ de vision large est de ±2 μm et celle du mode haute précision est de ±1,5 μm. La stabilité de la précision peut être garantie grâce à plusieurs conceptions. L'équipement a une structure simple et ne nécessite pas de balances de déplacement ni de règles de grille. Pendant la mesure, il n'est pas nécessaire de déplacer la table de travail, ce qui réduit les interférences vibratoires. L'échelle de précision est basée sur les pixels de la caméra CCD, qui ne changeront pas avec le temps, la température et l'humidité. Il peut également être automatiquement calibré pour la précision des mesures via un logiciel afin de garantir une stabilité à long terme.

Question : Quelles sont les procédures de fonctionnement spécifiques et les avantages ?

Réponse : Le fonctionnement de l’équipement est extrêmement simple. Aucun opérateur professionnel n’est requis. Les employés ordinaires peuvent s'y mettre après une brève familiarisation. Le processus opérationnel consiste uniquement à placer la pièce en douceur dans la position désignée, puis tout le travail de mesure peut être effectué en un seul clic. Le principal avantage opérationnel réside dans le fait que les résultats de mesure ne sont pas affectés par l'expérience de l'opérateur, évitant ainsi les exigences élevées des outils de mesure 2D traditionnels pour l'opérateur. De plus, il peut ajuster automatiquement la hauteur de l'axe Z pour obtenir une mise au point automatique, garantissant un objet de mesure clair et améliorant encore la commodité d'utilisation et la précision des mesures.

Question : Quelles sont les exigences en matière d'alimentation électrique et les configurations de base ?

Réponse : Le testeur de flash Ring Seal One Click nécessite une tension d'entrée de 220 V/50 Hz pour l'alimentation électrique. L'environnement de travail doit avoir une vibration inférieure à 0,002 mm/s et une fréquence inférieure à 15 Hz. Il peut fonctionner de manière stable lorsqu’il est placé sur une zone plate, sèche et exempte de fortes vibrations. La configuration de base comprend un capteur d'image de 12 mégapixels, deux lentilles optiques télécentriques, une source de lumière annulaire LED à échelle de gris de 256 niveaux et prend en charge la technologie de traitement de sous-image 20:1. L'unité d'affichage minimale est de 0,0001 mm, ce qui peut répondre aux exigences de mesure de haute précision dans divers scénarios.
